Коли щиток гріється, це не містика. Це слабкий контакт, який тихенько перетворює струм на тепло і нерви на попіл. Розберімося просто і по суті. Де пайка працює, де обжим виграє, як уникнути гарячих точок і зробити з’єднання, що тримає роками.
Чому контакти у щитку гріються
Коли у щитку з’являється зайвий опір, він тихо перетворює електрику на тепло. Трохи пилу, оксидна плівка, підзатягнута клема і маємо мікропорожнини між жилою та притиском. Під навантаженням ці порожнини працюють як обігрівач. Спочатку ледь тепліє, згодом запах гару і почорнілий гвинт.
Термоцикли роблять свою справу. Метал розширюється при нагріві, стискається при охолодженні, гвинт поступово відпускає контакт. Додаємо вібрації від пусків насосів чи компресорів, трохи вологості і корозії і контактний опір росте як дріжджі. Добра новина проста. Правильне закінчення жили і коректна клема рішуче зменшують ці ризики.
Пайка у силових колах
Пайка рятує дрібну електроніку і слабкострумні вузли, але силові з’єднання у щитку вимагають іншої філософії. Олово має неприємну рису повзучості. Під постійним притиском воно повільно пливе, послаблює контакт і збільшує нагрів. Через капілярний ефект припій може затягнутися під ізоляцію, утворити жорстку ділянку і спровокувати злам на межі твердого і гнучкого.
У гвинтових і пружинних клемах спаяні кінці часто працюють гірше за чисту мідь з правильним наконечником. Багато виробників клем прямо радять не ставити спаяні жили у притиск. Пайка лишається хорошою для ремонтів провідників невеликого перерізу у слабкострумних ланцюгах, але у силовому щитку її роль радше виняток, ніж правило.
Обжим як стандарт надійності
Обжим створює металургійно щільний контакт між жилами та втулкою. Потрібний профіль кліщів стискає метал до стану, де порожнинам просто немає місця. У результаті маємо стабільний перехідний опір, дружбу з термоциклами і витримку до вібрацій. Для гвинтових і пружинних клем це зазвичай найкращий варіант.
Втулочні наконечники бувають одинарні та подвійні. Перші для однієї жили, другі для двох, коли треба завести пару провідників в один притиск. Головне узгодити перетин і матеріал, не тиснути по ізоляції та не змішувати алюміній з міддю без перехідника. Тут точність важливіша за грубу силу.
Коли все підібрано грамотно, обжим дає повторюваний результат. Майстер робить десятки ідентичних з’єднань, а тепловізійний огляд під навантаженням показує рівну картинку без гарячих точок. Це саме те, що потрібно щитку у квартирі, будинку чи майстерні.
Порівняння за критеріями

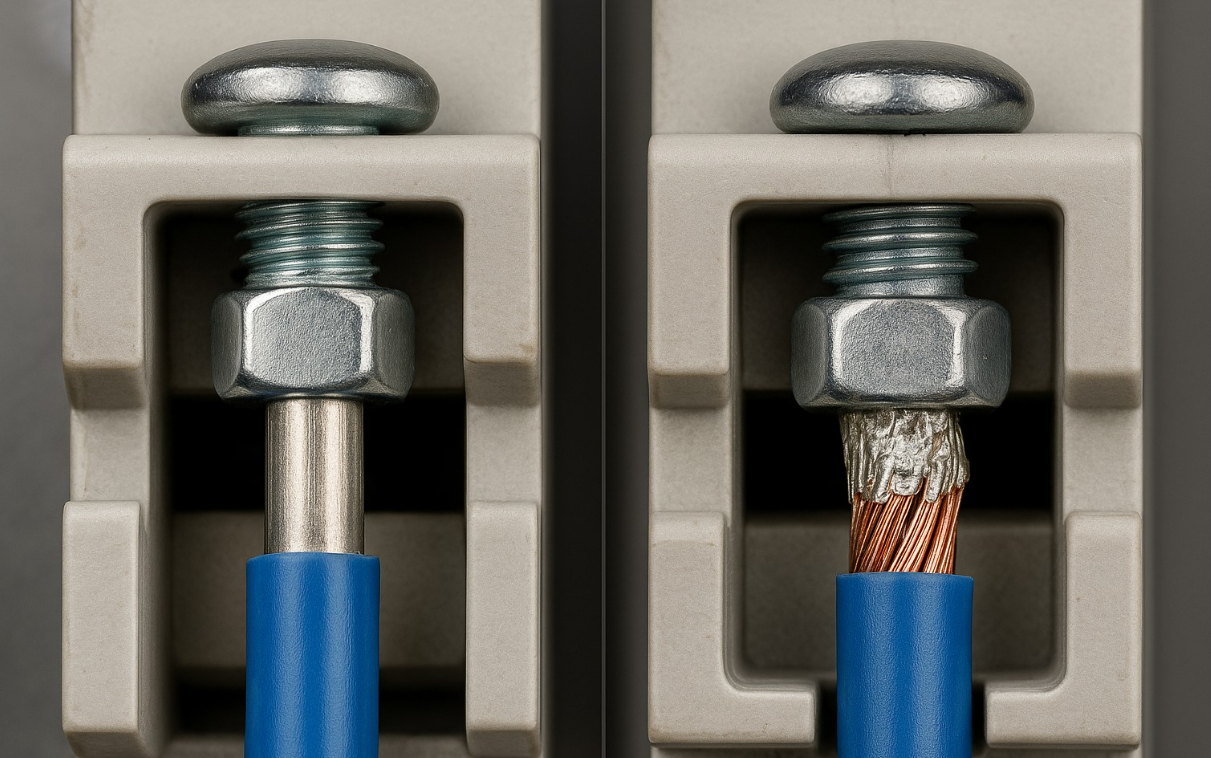

Механічна міцність у обжиму вища. Пайка створює жорстку шию на межі припою, що під вібраціями та вигинами втомлюється швидше. Обжим розподіляє напруження рівномірно, а пружинні клеми тримають стабільний притиск навіть коли температура гуляє туди і назад.
Стійкість до термоциклів і корозії теж за обжимом. Закриті пори означають мінімум кисню всередині контакту. Контактний опір стабільний, і гвинт має що притискати. З сервісом придатністю також простіше. Розтискаємо, перевіряємо, перевстановлюємо і отримуємо прогнозований результат без лудження і флюсів.
Швидкість робіт важлива для будь-якої інсталяції. Обжим швидко навішує ритм, особливо коли є касета з наконечниками за перетинами. Пайка потребує часу на прогрів, очищення, вивітрювання флюсів, а у тісному щитку паяльник відчуває себе як жираф у ліфті.
Матеріали і перетини
Мідні багатодротові жили найкраще себе показують у парі з втулочними наконечниками. Чиста, неокиснена поверхня, узгоджений перетин і правильний профіль кліщів дають контакт, який не дивує сюрпризами. Якщо потрібна сировина для монтажу чи ремонту, варто заздалегідь подбати про якісний мідний дріт, щоб не шукати його в останній момент.
З алюмінієм працюємо через біметалеві наконечники або спеціальні клеми. Змішувати метали у притиску небажано. Електрохімічна пара радує струмами корозії не гірше за лимон з двома електродами. Правильний перехідник знімає питання по ресурсі і безпеці.
Клеми та інструмент
Гвинтові клеми люблять момент. Недотягнули і контакт гріється, перетягнули і зіпсували різьбу або пошкодили жилу. Виробники автоматів наводять рекомендовані значення у техпаспорті, тож ключ з динамометрією перестає бути примхою і стає страховкою. Пружинні клеми знімають частину людського фактору і тримають натиск стабільно, але теж потребують правильного закінчення жили.

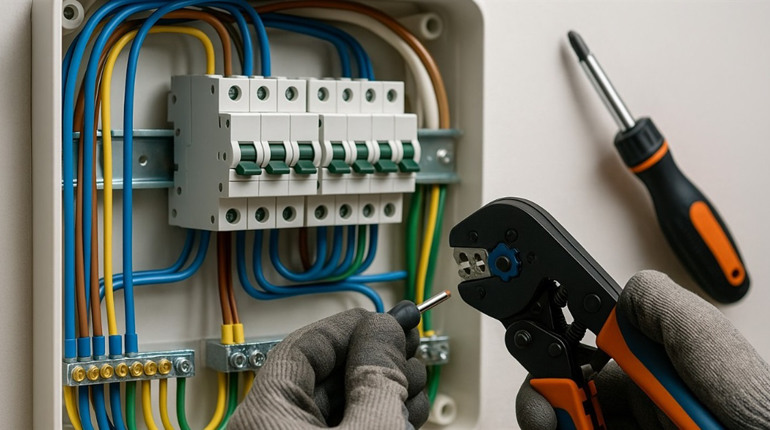

Прес-кліщі бувають з профілем квадро, овал або шестигранник. Універсальні інструменти з тріскачкою допомагають витримувати однаковий тиск. Хорошою звичкою стане контроль якості. Перевірка типу go no go, легка тяглова проба, огляд на рівний обтиск по периметру і відсутність задирок на втулці.

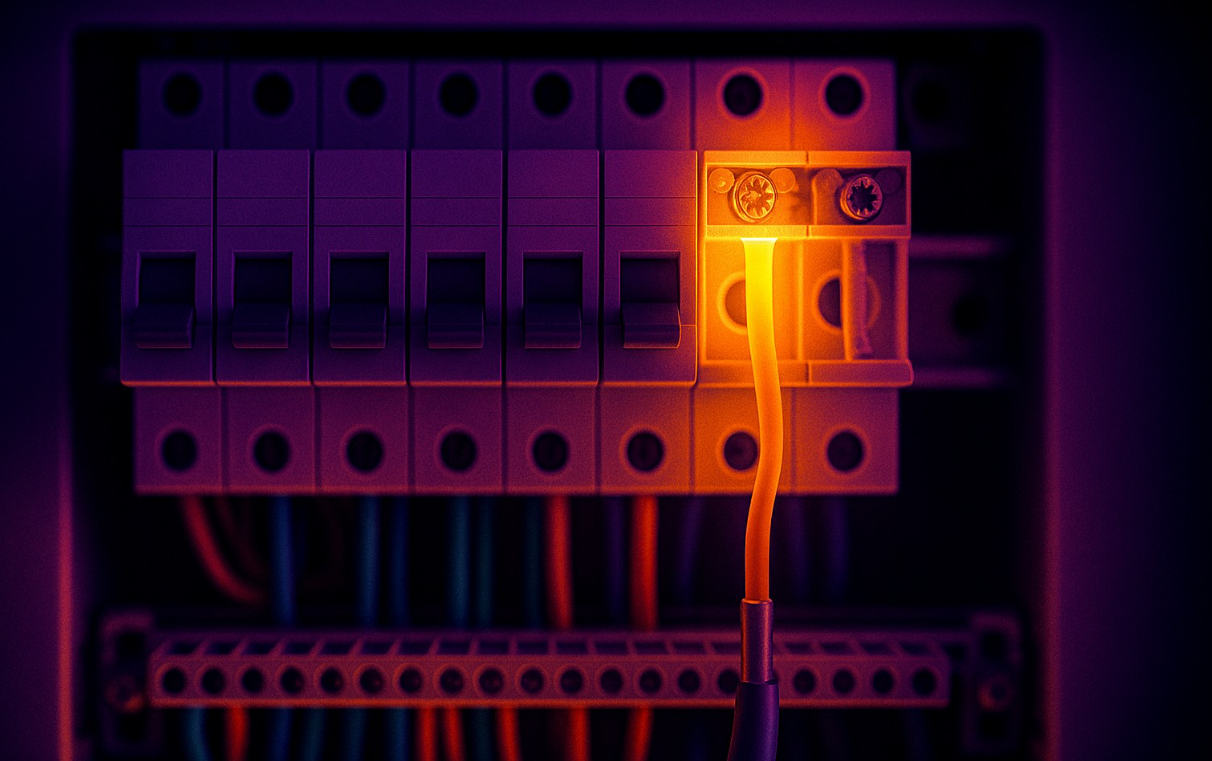

Тепловізія під навантаженням додає впевненості. Запускаємо побутові групи, ванну, кухню, дивимося на картинку. Якщо бачимо пляму, шукаємо причину. Часто винен не кабель, а саме закінчення жили або клема автомата.
Практичні кейси
Квартира з виділеною потужністю 6 кВт. На вводі С25, групи освітлення і розеток, індукційна плита. Після заміни спаяних кінців на втулки і протяжки гвинтів тепловізор показав мінус 10 15 градусів на клемах під середнім навантаженням. Висновок очевидний. Обжим дав прогнозовану температуру і рівну картину.
Приватний будинок 15 кВт з довгими лініями до гаража і майстерні. Де були жорсткі повороти і стара пайка, з’являлися локальні гарячі точки. Після переходу на шестигранний профіль обжиму і перевірки моменту на автоматах нагрів став рівномірним. Плюс зникли випадкові відключення під час старту насоса.
Майстерня з частими пусками двигунів. Вібрації і струмові удари люблять слабкі місця. Силові з’єднання на пайці тріскалися на межі припою. Перехід на втулки та якісні пружинні клеми закрив проблему. За пів року жодної аварійної протяжки.
Чеклист монтажника
- Підібрати наконечник під реальний перетин жили і тип клеми
- Використати прес-кліщі з відповідним профілем і тріскачкою
- Зачистити жилу рівно, без надрізів, не тиснути по ізоляції
- Перевірити момент затягування гвинтових клем за паспортом автомата
- Зробити тяглову пробу та візуальний контроль обтиску
- Виконати тепловізійний огляд під типовим навантаженням
Питання та відповіді
Чи можна залишити лудження і просто притиснути гвинтом. Можна, але небажано. Повзучість припою і термоцикли швидко зведуть нанівець зусилля. Якщо вже є спаяні кінці, краще обрізати до живої міді, поставити втулку і правильно затягнути.
Як часто перевіряти щиток у побуті. Після монтажу варто зробити контроль через кілька тижнів активної експлуатації. Далі раз на сезон або після робіт з навантаженням на мережу. Візуальний огляд, легка протяжка гвинтових клем і короткий тепловізійний скан дадуть спокій на роки.
